Fabrikalarda elektrik enerjisi kalitesi analizi, üretim sürekliliğini korumak, arıza riskini azaltmak ve enerji maliyetlerini kontrol altında tutmak için kritik bir adımdır. Özellikle gerilim dalgalanmaları, harmonikler, faz dengesizlikleri ve düşük güç faktörü, motorlardan sürücülere kadar birçok ekipmanın performansını doğrudan etkiler.
Bu nedenle endüstriyel tesislerde doğru ölçüm yöntemiyle yapılan enerji kalitesi analizi, yalnızca arıza tespiti değil; aynı zamanda verimlilik, bakım planlama ve yatırım önceliklendirme aracı olarak da değerlendirilmelidir.
Elektrik enerjisi kalitesi, şebekeden gelen gerilim ve akımın bağlı ekipmanların beklediği sınırlar içinde kalıp kalmadığını ifade eder. Fabrikalarda bu konu, üretim hattının durması, makine hataları, plansız bakım maliyetleri ve ürün kalitesinde dalgalanmalar gibi sonuçlar doğurabilir.
Güncel endüstriyel uygulamalarda güç kalitesi; gerilim seviyesi, frekans, flicker, gerilim çökmesi ve yükselmesi, harmonikler, faz dengesizliği ve güç faktörü gibi başlıklarda incelenir. IEC 61000-4-30, güç kalitesi ölçüm yöntemlerini tanımlarken; IEC 61000-2-4 endüstriyel tesisler için uyumluluk seviyelerine rehberlik eder. IEEE 1159 ise şebeke olaylarının izlenmesi ve sınıflandırılmasında yaygın referanslardan biridir.
Motor startları, büyük yük devreye almaları, zayıf besleme altyapısı veya şebeke tarafı olaylar, kısa süreli gerilim düşüşlerine yol açabilir. Bu durum özellikle PLC, servo sürücü, robotik sistem ve hassas otomasyon ekipmanlarında duruşlara neden olabilir.
Doğrusal olmayan yükler; frekans konvertörleri, UPS sistemleri, redresörler, kaynak makineleri ve LED sürücüler gibi ekipmanlar şebekeye harmonik akım enjekte edebilir. Harmonikler, dalga şeklini bozar, kablolarda ve trafolarda ekstra ısınma oluşturur, koruma elemanlarının yanlış çalışmasına neden olabilir.
Üç fazlı sistemlerde yüklerin dengesiz dağılması, akım ve gerilim dengesizliği doğurur. Bu da motorlarda ilave kayıp, titreşim, verim düşüşü ve ömür kısalması gibi etkiler yaratabilir.
Güç faktörünün düşmesi, şebekeden daha fazla reaktif güç çekildiğini gösterir. Sonuç olarak trafo, kablo ve kompanzasyon altyapısı gereğinden fazla zorlanabilir. Ayrıca enerji maliyeti ve ceza riski artabilir.

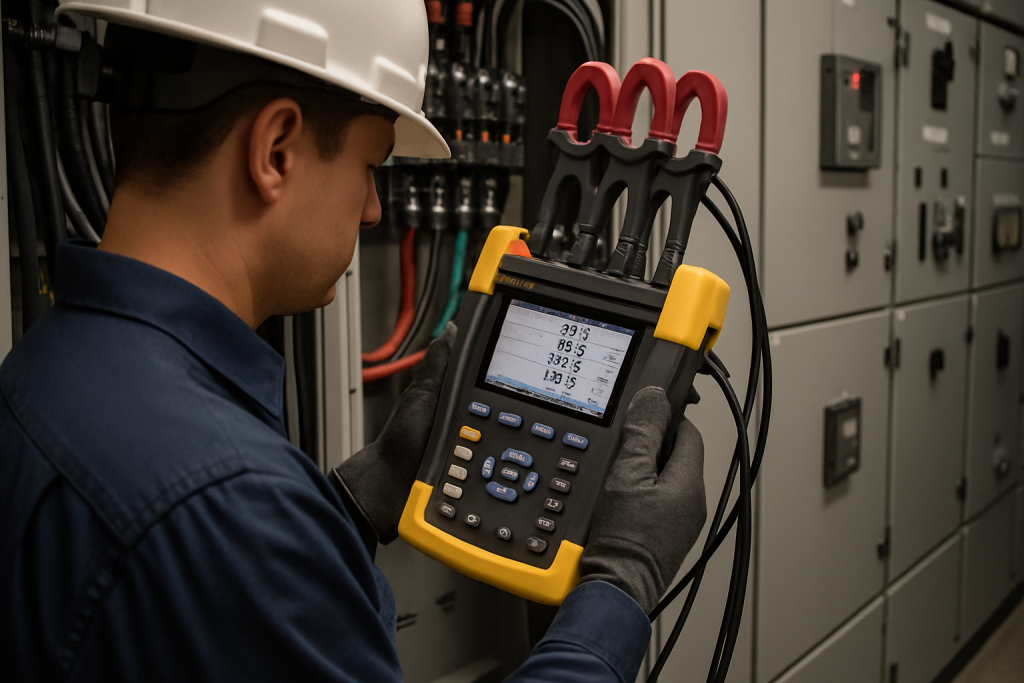

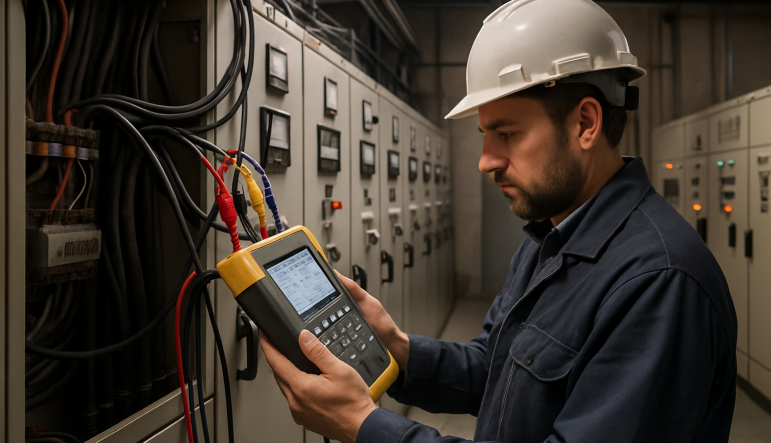

Enerji kalitesi analizi, yalnızca pano ekranından bakarak değil; sahada ölçüm, kayıt ve yorumlama aşamalarının birlikte yürütülmesiyle yapılır. Bu süreçte kullanılan güç analizörleri, gerilim ve akım dalga biçimlerini belirli zaman aralıklarında kaydederek sorunların kaynağını görünür hale getirir.
Endüstriyel güç analizörleri, enerji kalitesi analizi için en kritik araçlardan biridir. IEC 61000-4-30’a uygun ölçüm yapan cihazlar, tekrarlanabilir ve güvenilir sonuçlar sağlar. Class A cihazlar, özellikle resmi değerlendirme ve detaylı sorun tespiti gereken durumlarda tercih edilir.
Ölçüm verilerinin doğru okunması, hangi sorunun öncelikli olduğunu anlamak için şarttır. Örneğin yüksek THD, her zaman tek başına problem kaynağı değildir; yük tipi, trafo kapasitesi, kablo boyu ve kompanzasyon sistemi ile birlikte değerlendirilmelidir. Benzer şekilde güç faktörü düşükse, bunun nedeni sadece kompanzasyon eksikliği değil, aynı zamanda harmonik yüklerin reaktif davranışı da olabilir.
Faz dengesizliği tespit edildiğinde, yük dağılımı panolar bazında incelenmeli; tek fazlı ekipmanların fazlar arasındaki dağılımı düzeltilmelidir. Gerilim çökmesi görülüyorsa, olayın iç kaynaklı mı yoksa şebeke kaynaklı mı olduğu zaman damgasıyla birlikte analiz edilmelidir.
Arken Mühendislik gibi endüstriyel elektrik sistemleri alanında uzman ekipler, enerji kalitesi analizini yalnızca ölçüm olarak değil, çözüm odaklı bir mühendislik süreci olarak ele alır. Bu yaklaşım; tesisin ihtiyaçlarını doğru okumayı, arıza tekrarlarını azaltmayı ve enerji verimliliğini desteklemeyi amaçlar.
Doğru analizle hangi panoda sorun oluştuğu, hangi yüklerin şebekeyi zorladığı ve hangi iyileştirme yatırımının öncelikli olduğu net biçimde ortaya konabilir. Böylece bakım ekipleri plansız duruşlarla uğraşmak yerine, veri temelli iyileştirme adımları atabilir.
Tesisin yapısına göre değişmekle birlikte, vardiya farklılıklarını ve pik yükleri kapsayacak yeterli süre boyunca ölçüm yapılması önerilir.
Harmonikler akım ve gerilim dalga şeklini bozarak ek ısınma, titreşim ve verim kaybına neden olabilir.
Endüktif yükler, doğrusal olmayan ekipmanlar ve yetersiz kompanzasyon sistemleri güç faktörünü düşürebilir.
Kritik üretim yapan, hassas otomasyon kullanan veya sık arıza yaşayan tesislerde sürekli izleme büyük avantaj sağlar.
IEC 61000-4-30, IEC 61000-2-4 ve IEEE 1159 gibi standartlar, ölçüm ve yorumlama açısından önemli referanslardır.
Sonuç: Elektrik enerjisi kalitesi analizi, fabrikalarda üretim sürekliliğini korumak, ekipman ömrünü uzatmak ve enerji maliyetlerini kontrol etmek için vazgeçilmezdir. Gerilim dalgalanmaları, harmonikler, faz dengesizlikleri ve güç faktörü problemleri doğru cihazlarla ölçüldüğünde, kalıcı ve hedefli çözümler geliştirmek mümkündür.
