Dijital Trafo Merkezi İzleme Sistemleri ile Arıza Öncesi Erken Uyarı Nasıl Sağlanır?

Dijital trafo merkezi izleme sistemleri, yüksek gerilim (YG) ve orta gerilim (OG) trafo merkezlerinde arıza gerçekleşmeden önce riskleri tespit etmeyi ve tesisinizi duruşa götürecek sorunları erkenden görmeyi sağlar. Özellikle Kocaeli ve çevresindeki fabrikalar, OSB’ler, tersaneler ve büyük ticari binalar için bu sistemler; üretim sürekliliği, iş güvenliği ve bakım maliyetlerinin kontrolü açısından kritik hale gelmiştir.

1. Dijital Trafo Merkezi Kavramı ve Endüstrideki Dönüşüm

“Dijital trafo merkezi” kavramı, primer teçhizattan (güç trafosu, kesici, ayırıcı vb.) ölçülen verilerin olabildiğince sahada dijitalleştirilip, koruma–kontrol–izleme sistemleri ve kurumsal yazılımlarla entegre edilmesini ifade eder. Geleneksel sahalarda akım/gerilim trafoları, röleler ve SCADA çoğu zaman sınırlı sayıda alarm üretirken; dijital trafo merkezleri koşul bazlı izleme ve öngörücü bakım (predictive maintenance) mantığıyla çalışır.

Uluslararası IEC 61850 standardı, bu dönüşümün temelini oluşturan haberleşme altyapısını tanımlar ve farklı üreticilerin cihazlarının birlikte çalışmasına imkan verir (GE Vernova, 2025; ABB, IEC 61850 uygulaması). Böylece trafo merkezi, sadece enerji ileten bir tesis olmaktan çıkıp; veri üreten, analiz eden ve kendi durumunu raporlayan akıllı bir varlık haline gelir.

Endüstrideki dönüşümün ana hedefleri:

• Plansız duruş ve büyük arızaları azaltmak
• Bakımı takvim bazlı değil, ekipman sağlık durumuna göre planlamak
• Arıza analizi ve uzaktan teşhis ile sahaya müdahaleyi hızlandırmak
• Enerji verimliliği, güç kalitesi ve iş güvenliğini aynı platformda yönetmek

2. SCADA, Uzaktan İzleme, IoT Sensörleri ve Termal Görüntüleme Entegrasyonu

Dijital trafo merkezi izleme mimarisi, birkaç katmandan oluşur:

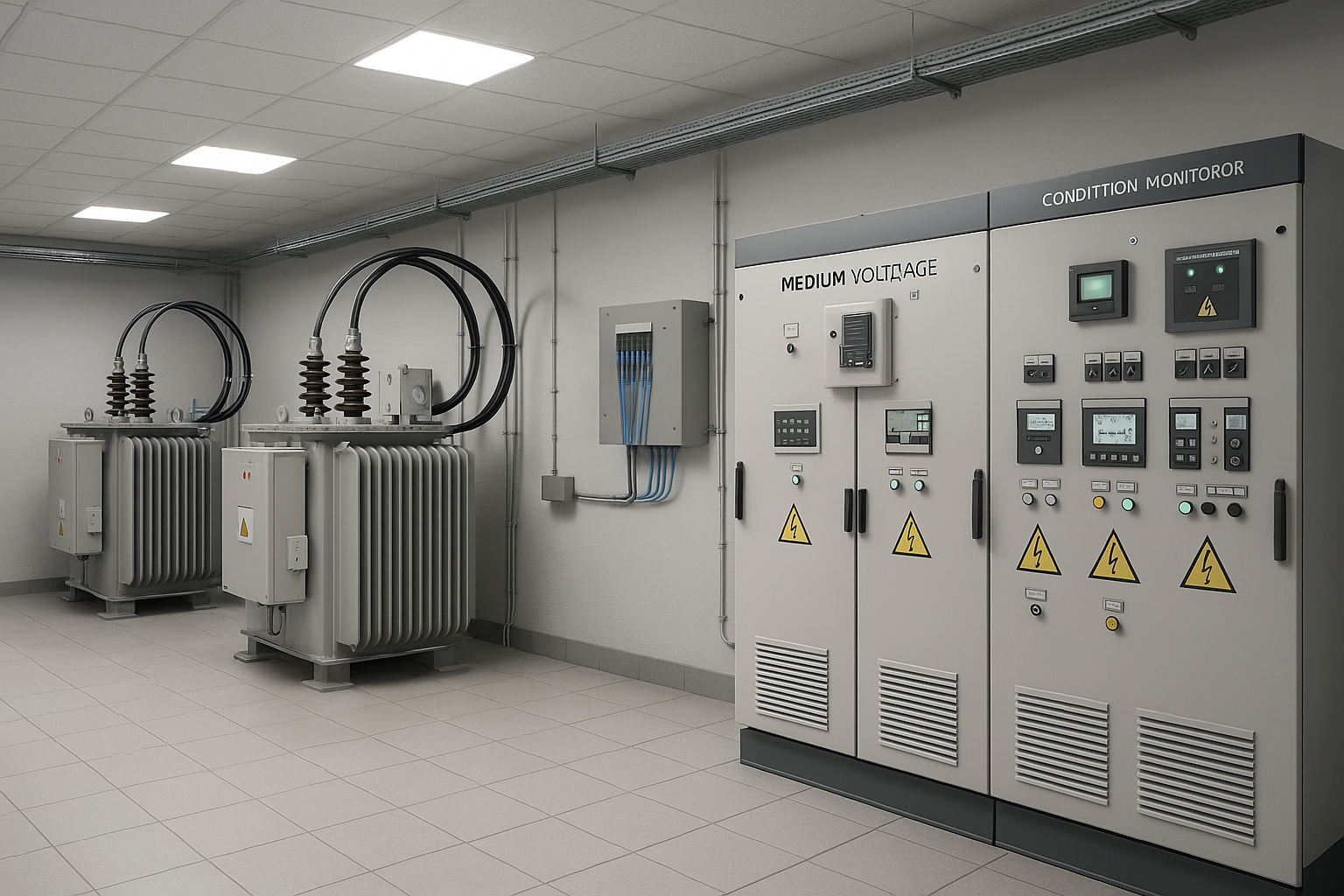

2.1. Saha Sensörleri ve Akıllı Cihazlar

YG/OG ekipmanlarına entegre edilen sensörler ve akıllı elektronik cihazlar (IED) trafo merkezinin kalbi niteliğindedir:

• Akıllı koruma röleleri ve IED’ler: Akım, gerilim, güç, harmonikler, olay ve arıza kayıtları üretir.
• IoT sensörleri: Sıcaklık, nem, titreşim, kısmi deşarj, yağ seviyesi ve basınç gibi parametreleri sürekli izler (Electric Energy Online).
• Dijital ölçü trafoları ve proses haberleşme: IEC 61850-9-2 gibi standartlarla örneklenmiş değer (Sampled Values) iletimi; düşük bakır kablo, yüksek esneklik.

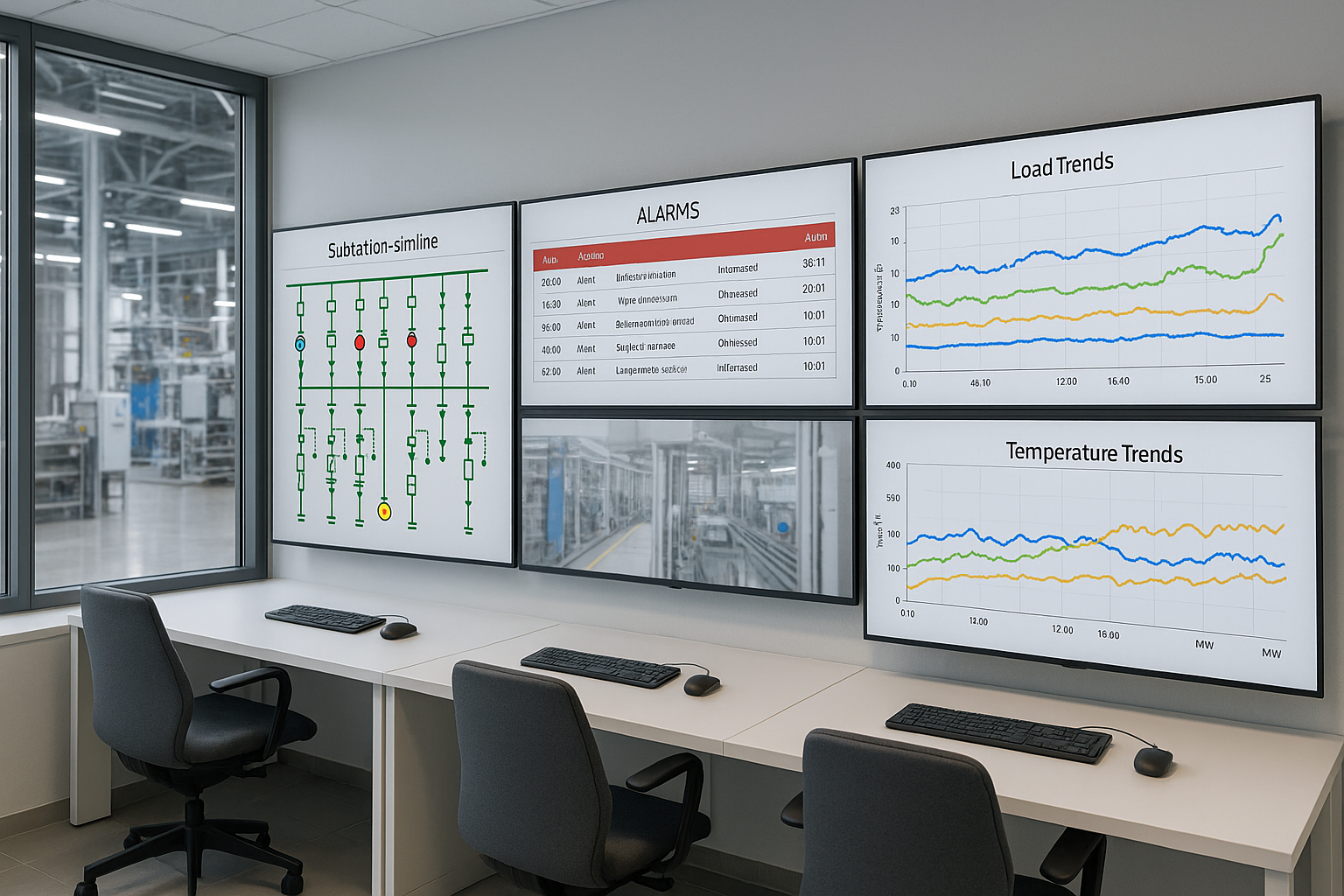

2.2. SCADA ve İstasyon Otomasyon Sistemi

Toplanan tüm veriler, istasyondaki otomasyon sistemi ve SCADA platformuna aktarılır. Modern SCADA sistemleri;

• Gerçek zamanlı izleme ve kumanda
• Alarm yönetimi ve olay kaydı
• Trend izleme ve raporlama
• IEC 61850, Modbus, DNP gibi çoklu protokol desteği

ile dinamik bir erken uyarı altyapısı sağlar (ABB Substation SCADA).

2.3. Termal Görüntüleme ve Kızılötesi İzleme

Kritik bağlantı noktaları, baralar ve kablo başlıklarında oluşan lokal ısınmalar, ileride ciddi arızalara ve yangına yol açabilir. Bu nedenle dijital izleme mimarisine:

• Sabit montajlı termal kameralar
• Periyodik el tipi termal kamera taramaları

entegre edilerek sıcaklık anomalileri otomatik tespit edilebilir (Siemens Energy, Substation Digitalization). Bu termal veriler, SCADA/izleme yazılımında alarm eşikleriyle birlikte kullanıldığında, henüz arıza vermemiş ama riskli noktalar için erken uyarı üretir.

3. Online Yağ İzleme, Kısmi Deşarj, Sıcaklık ve Yük İzleme Gibi Kritik Parametreler

Trafo ve trafo merkezindeki ekipmanların gerçek sağlık durumunu anlamak için belirli parametrelerin sürekli izlenmesi gerekir. Uluslararası uygulamalarda öne çıkan kritik başlıklar şunlardır:

3.1. Online Yağ İzleme (DGA ve Nem Takibi)

Güç trafolarında yağ içindeki çözünmüş gazların (DGA) ve nem oranının online izlenmesi, izolasyon sistemindeki bozulmaların çok erken safhalarda tespit edilmesini sağlar (ICS Schneider, EDS PT; Electric Energy Online):

• Hidrojen, asetilen, etilen vb. gazların artışı; ark, kısmi deşarj veya termal arızalara işaret edebilir.
• Yağdaki su oranının yükselmesi, izolasyon dayanımını düşürür ve delinme riskini artırır.

Online sensörler bu verileri sürekli SCADA’ya göndererek; gaz artış hızına göre farklı alarm seviyeleri (bilgi, uyarı, kritik) üretir.

3.2. Kısmi Deşarj (PD) İzleme

Kısmi deşarj, izolasyon içinde oluşan mikroskobik boşalmalar olup, ekipman tamamen arızalanmadan uzun süre önce sinyal verir. Çalışmalar; akustik, UHF ve TEV gibi yöntemlerle yapılan sürekli PD izlemenin, ani trafo arızalarını belirgin şekilde azalttığını göstermektedir (NCBI, 2023 – Online PD izleme; Megger PD uygulamaları).

PD izleme sayesinde:

• İzolasyon yaşlanması ve lokal zayıf noktalar erkenden tespit edilir.
• PD aktivitesinin trende göre artışı, bakım planlamasında önceliklendirme sağlar.

3.3. Sıcaklık, Yük ve Soğutma Performansı

Trafo ve bara sistemlerinde;

• Üst yağ sıcaklığı ve tahmini sargı sıcaklığı
• YG/OG tarafı yük akımları ve yük profili
• Soğutma fanları/pompa durumları

gibi veriler, hem termal yaşlanmanın hem de anlık aşırı yüklenme riskinin yönetilmesinde kullanılır (Electric Energy Online). Bu bilgilerle, örneğin Kocaeli Başiskele bölgesinde yaz aylarında pik yük dönemlerinde, trafonun güvenli işletme sınırları aşıldığında operatöre erken uyarı verilebilir.

3.4. Anahtarlama Elemanları, Parafudr ve Diğer Bileşenler

Dijital izleme sistemleri ayrıca;

• Kesici açma-kapama sayısı, çalışma süreleri, bobin akımları
• Parafudr sızıntı akımı ve enerji deşarj sayısı
• Bara ve kablo başlıklarında kısmi deşarj ve sıcaklık

gibi parametreleri de izleyerek, tek bir bileşendeki bozulmanın tüm tesisi etkilemesini önleyebilir (EDS PT fonksiyonları; Siemens Energy).

4. Arıza Öncesi Erken Uyarı Senaryoları ve Üretim Kaybı Etkisi

Koşul bazlı dijital izleme, sadece “alarm çaldı – ekip gönder” mantığından daha fazlasını sunar. Farklı veri kaynaklarını birleştirerek arıza öncesi senaryoları önceden belirlemek mümkündür (Electric Energy Online; Siemens, Digital Substation):

4.1. Örnek Erken Uyarı Senaryoları

• Senaryo 1 – Trafoda izolasyon bozulması:
  Online DGA sensörü hidrojen ve asetilende artış gösterirken, aynı dönemde PD sensörlerinde aktivite yükseliyor. Sistem, trend analizine göre “izolasyon arızası riski yüksek” sınıfı alarm üreterek, trafonun kontrollü şekilde devreden alınması ve planlı bakım için zaman tanır.
• Senaryo 2 – Bara bağlantı noktasında gevşeme:
  Termal kamera veya sıcaklık sensörü belirli bir kablo başlığında sürekli artan sıcaklık tespit ediyor; aynı noktada yük değişmediği halde ısı artışı var. Sistem, “lokal temas direnci artışı” uyarısı vererek arıza, yangın ve geniş kapsamlı duruş gerçekleşmeden önce bakım imkanı sağlar.
• Senaryo 3 – Kesici mekanik ömrünün sonuna yaklaşma:
  Kesici açma-kapama sayısı, üretici tavsiye değerlerine yaklaşırken, çalışma süreleri uzamaya başlıyor. İlgili kesici için “planlı revizyon/bakım önerisi” alarmı üretilebilir.

4.2. Üretim Kaybı ve Maliyet Perspektifi

Özellikle Kocaeli ve çevresindeki sanayi bölgelerinde; tek bir güç trafosunun arızası, tüm hattın veya fabrikanın durmasına neden olabilir. Bu durumda;

• Kayıp üretim (saatlik üretim kapasitesi × duruş süresi)
• Hurdaya çıkan yarı mamul ve bozulmuş ürünler
• Acil ekipman tedarik ve onarım maliyetleri
• İtibar ve teslimat süresi kayıpları

gibi kalemler, çoğu zaman izleme sistemi yatırımından katbekat daha yüksek tutarlara ulaşır. Uluslararası örneklerde dijital izleme ve öngörücü bakım platformlarının, plansız duruş sayısını ve süresini ciddi şekilde azalttığı, dolayısıyla toplam sahip olma maliyetini düşürdüğü vurgulanmaktadır (Siemens Energy; ABB PMCS). Bu bulgular, her tesis için ayrı ayrı sayısal analiz gerektirir; dolayısıyla somut duruş süreleri ve TL bazında etkiler tesis özelinde hesaplanmalıdır.

5. Yatırım Maliyeti – Geri Dönüş Süresi (ROI) Analizi Nasıl Yaklaşılmalı?

Dijital trafo merkezi izleme yatırımı, yalnızca donanım ve yazılım lisansları değil; mühendislik, devreye alma ve işletme desteğini de içerir. Dolayısıyla standart bir rakam vermek yerine, tesis bazlı bir ROI metodolojisi kullanmak gerekir:

5.1. Maliyet Kalemleri

• Online izleme panelleri, sensörler (yağ, PD, sıcaklık vb.) ve iletişim altyapısı
• SCADA/izleme yazılımı, sunucu ve veri saklama altyapısı
• IEC 61850 ve haberleşme mühendisliği, devreye alma çalışmaları
• Personel eğitimi ve işletme–bakım destek hizmetleri

5.2. Fayda Kalemleri

• Önlenen plansız duruşlar (yıllık beklenen arıza olasılığı × duruş süresi × saatlik kayıp)
• Azalan acil arıza müdahale maliyetleri
• Ekipman ömrünün uzaması ve ertelenen yatırım ihtiyacı
• İş güvenliği ve mevzuata uyum açısından risklerin azaltılması

Uluslararası yayınlarda, dijital trafo merkezi ve izleme projelerinin geri dönüş sürelerinin tesis büyüklüğüne bağlı olarak genellikle orta vadede kendini amorti edebildiği ifade edilmektedir (Siemens Digital Substation; GE Vernova, Why Go Digital). Ancak bu değerler doğrudan Türkiye veya Kocaeli bölgesi için genellenemez; her tesis için özgün bir fizibilite gereklidir.

5.3. Uygulamada Basitleştirilmiş Yaklaşım

Pratikte şu sorulara verilen yanıtlar, yatırım kararını netleştirmeye yardımcı olur:

• YG/OG trafo merkezinde geçmiş 3–5 yılda yaşanan arıza ve duruşlar nelerdi?
• Bu duruşların her birinin yaklaşık maliyeti neydi?
• Erken uyarı sistemi olsaydı, bu duruşların hangileri önlenebilir veya kısaltılabilir olurdu?
• Trafo ve kritik ekipmanların yenileme bedelleri nedir; ömrünün birkaç yıl uzaması bütçenize ne kazandırır?

6. Arken Mühendislik’in Uygulayabileceği Çözümler ve Keşif/ Teklif Çağrısı

Arken Mühendislik; Kocaeli ve çevresinde yüksek gerilim işletme sorumluluğu, trafo tesisi kurulumu, OG-AG arıza ve bakım, pano sistemleri, topraklama ölçümü ve periyodik kontroller alanındaki deneyimiyle, dijital trafo merkezi izleme projelerinde aşağıdaki adımları birlikte yürütebilir:

6.1. Mevcut Durum Analizi ve Keşif

• Trafo merkezi tek hat diyagramlarının, mevcut röle, sayaç, SCADA ve haberleşme altyapısının incelenmesi
• YG-OG ekipmanlarının yaşı, arıza geçmişi ve bakım kayıtlarının değerlendirilmesi
• Kritik yükler, üretim süreçleri ve duruş toleranslarının teknik/işletme birimleriyle birlikte analiz edilmesi

6.2. İzleme ve Erken Uyarı Mimarisi Tasarımı

• Online yağ izleme, kısmi deşarj, sıcaklık, yük ve güç kalitesi sensörleri için ekipman bazlı seçim
• SCADA, dijital koruma röleleri ve IEC 61850 altyapısının tasarımı
• Alarm eşikleri, trend analizleri ve raporlama yapısının tesisin işleyişine uygun kurgulanması

6.3. Kurulum, Devreye Alma ve Eğitim

• Saha montajı, test ve devreye alma aşamalarının iş güvenliği ve ilgili mevzuata tam uyumlu yürütülmesi
• İşletme ve bakım ekiplerine sistem kullanımı, alarm yorumlama ve raporlama konusunda eğitim verilmesi
• İhtiyaca göre periyodik kontrol, uzaktan destek ve bakım anlaşmalarının yapılandırılması

6.4. Keşif ve Teklif İçin Çağrı

Eğer Kocaeli, Başiskele veya çevresinde yer alan fabrikanız, OSB tesisiniz, tersaneniz ya da büyük ticari binanız için:

• Trafo merkezinizde dijital izleme ve erken uyarı altyapısı kurmayı
• Mevcut SCADA’nızı sensör ve analiz fonksiyonlarıyla güçlendirmeyi
• YG işletme sorumluluğu ile izleme ve bakım süreçlerini entegre etmeyi

değerlendiriyorsanız, Arken Mühendislik’ten yerinde keşif ve tesisinize özel teknik/finansal teklif talep edebilirsiniz. Böylece yalnızca ekipman bazında değil, üretim kaybı, bakım bütçesi ve enerji sürekliliği açısından da rasyonel bir yatırım kararı almanız mümkün olur.

Sık Sorulan Sorular

Dijital trafo merkezi izleme sistemi kurmak için tüm ekipmanları yenilemek gerekir mi?

Hayır. Mevcut trafolar, kesiciler ve panolar genellikle ek sensörler, akıllı röleler ve haberleşme modülleriyle dijital izleme altyapısına entegre edilebilir. Tamamen yeni bir trafo merkezi kurulumunda ise doğrudan dijital trafo merkezi mimarisi tasarlanması tercih edilir.

Online yağ ve kısmi deşarj izleme zorunlu mu?

Mevzuat tüm tesisler için zorunlu kılmasa da, kritik yük besleyen trafolarda uluslararası iyi uygulama olarak önerilmektedir (NCBI – PD izleme; ICS Schneider EDS PT). Zorunluluk durumu, trafo gücü, gerilim seviyesi ve işletme tipine göre ayrıca değerlendirilmelidir.

Bu tür sistemler siber güvenlik açısından risk oluşturur mu?

Modern dijital trafo merkezi çözümleri, endüstriyel siber güvenlik prensipleriyle tasarlanmakta; ağ segmentasyonu, rol tabanlı erişim ve güncel standartlara uygun haberleşme altyapısı kullanılmaktadır (Cisco, Digital Substation sunumu). Tasarım ve devreye alma aşamasında bu konunun özellikle ele alınması gerekir.

Küçük veya orta ölçekli tesisler için de anlamlı mı?

Evet. Yatırım ölçeği, trafo gücü ve trafo sayısına göre uyarlanabilir. Özellikle tek trafolu, ancak duruş toleransı düşük üretim tesislerinde dahi, temel sensörler ve basitleştirilmiş izleme yazılımıyla anlamlı bir erken uyarı ve maliyet avantajı sağlanabilir.

Arken Mühendislik hangi bölgelerde hizmet verebilir?

Öncelikli olarak Kocaeli ve çevresinde; özellikle Başiskele ve bölgedeki sanayi kuruluşlarına hizmet verilmekle birlikte, proje kapsamına göre diğer şehirlerdeki ve ulusal ölçekteki işletmelere de mühendislik ve uygulama hizmeti sunulabilir.
