Trafo Odası Tasarım Rehberi ve Sık Yapılan Hatalar

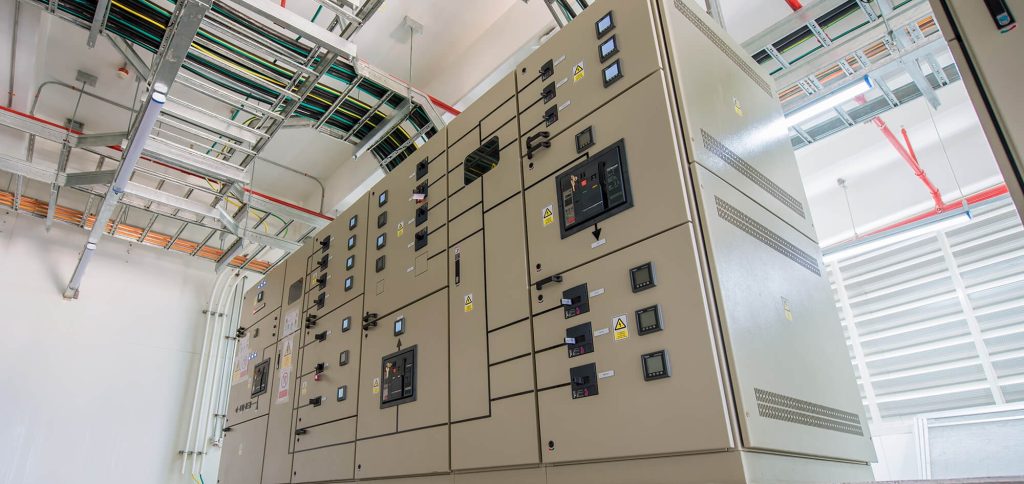

Endüstriyel Tesisin Enerji Kalbi “Trafo Merkezi”

Bir sanayi tesisinin kurulum aşamasında, üretim bandı veya idari bina planlaması kadar kritik olan bir diğer unsur da trafo odası tasarımıdır. Çoğu zaman mimari projelerde “kalan boşluk” olarak görülen bu alan, aslında tesisin enerji güvenliğinin ve sürdürülebilirliğinin temelidir. Arken Mühendislik olarak, abonelik ve projelendirme aşamasından itibaren müdahil olduğumuz süreçlerde gördüğümüz en büyük risk; yanlış tasarlanmış bir trafo odasının, trafonun ömrünü %50 oranında kısaltmasıdır. Bu rehberde, kurulum aşamasında yapılan ve geri dönüşü maliyetli olan kritik mühendislik hatalarını inceleyeceğiz.

1. Trafo Odası Yer Seçimi: Mimari Bir Hata mı, Mühendislik Tercihi mi?

Tesis sahiplerinin ve mimarların düştüğü ilk hata, trafo odasını binanın en ücra, ulaşımı zor köşesine konumlandırmaktır. Oysa trafo odasının yeri seçilirken şu üç ana kriter hayati önem taşır:

Yük Merkezine Yakınlık

Trafo, tesisin toplam elektrik yükünün ağırlık merkezine ne kadar yakın olursa, Alçak Gerilim (AG) kablo mesafeleri o kadar kısalır. Bu durum hem kablo maliyetini düşürür hem de gerilim düşümü (voltaj kaybı) riskini minimize eder. Arken Mühendislik uzmanları, fizibilite aşamasında yük akış analizleri yaparak en optimum noktayı belirler.

Lojistik ve Müdahale Kolaylığı

Trafolar tonlarca ağırlıkta cihazlardır. Arıza durumunda veya kapasite artışında trafonun odadan çıkarılması gerekebilir. Kapıların vinç yanaşmasına müsait olmaması veya odaya giden yolun kapatılması, gelecekte yapılacak bir bakım işlemini imkansız hale getirebilir.

Çevresel Riskler

Trafo odaları asla sel baskını riski olan bodrum katların en alt seviyesinde veya su tesisatlarının alt geçiş noktalarında kurulmamalıdır. Arken, tüm projelerinde trafo odası zeminini dış saha seviyesinden en az 15-20 cm yüksekte planlamaktadır.

2. Havalandırma: Trafonun Ömrünü Belirleyen Gizli Faktör

Trafolar, manyetik alan ve direnç kayıpları nedeniyle çalışma sırasında ciddi bir ısı üretirler. Bu ısının tahliye edilememesi, trafo yağının kimyasal yapısının bozulmasına ve sargı izolasyonlarının yanmasına neden olur.

Yetersiz Havalandırma Hataları

Mimari projelerde genellikle trafo odalarına konulan küçük panjurlar yeterli görülür. Ancak trafonun $kVA$ gücüne göre hesaplanmamış bir doğal havalandırma, yaz aylarında trafo sıcaklığının 90°C üzerine çıkmasına neden olabilir.

Arken Mühendislik Çözümü: Cebri (Fanlı) Havalandırma

Özellikle yüksek güçlü trafolarda (1000 kVA ve üzeri), taze hava girişinin alttan, sıcak hava çıkışının üstten (çaprazlama) yapıldığı termostat kontrollü fan sistemleri kurulmalıdır. Arken, bu sistemleri sadece monte etmekle kalmaz; hava debisi hesaplamalarını yaparak trafonun her mevsim ideal çalışma sıcaklığında (40-50°C) kalmasını sağlar.

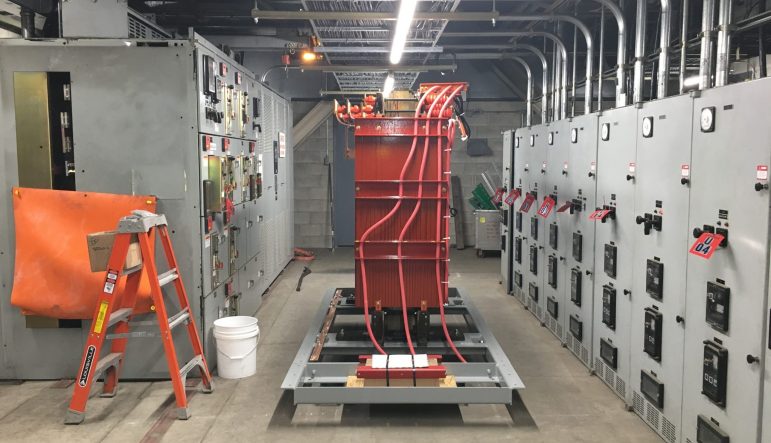

3. Güvenlik Mesafeleri ve Yasal Yerleşim Kuralları

“Elektrik Kuvvetli Akım Tesisleri Yönetmeliği”, trafo odalarındaki minimum çalışma ve güvenlik mesafelerini net bir şekilde belirlemiştir. Bu mesafelere uyulmaması, hem personel güvenliğini tehlikeye atar hem de yasal denetimlerde tesisin onay almasını engeller.

Sık Yapılan Hatalar:

Hücre Önü Mesafesi: Orta Gerilim (OG) hücrelerinin önünde manevra yapabilmek için en az 100 cm (tercihen 120 cm) boşluk bırakılmalıdır. Dar alanlarda manevra yapmak ark patlaması riskinde can kaybına yol açabilir.
Tavan Yüksekliği: Kablo başlıklarının ve busbar sistemlerinin montajı için tavan yüksekliği standartların altında tutulmamalıdır.
Duvar Mesafeleri: Kuru tip trafolarda soğutma için duvar ile trafo gövdesi arasında en az 50-60 cm boşluk bırakılmalıdır.

4. Yangın Güvenliği ve Pasif Koruma Önlemleri

Trafo odaları, yangın riski en yüksek olan bölümlerdir. Tasarım aşamasında gözden kaçan detaylar, küçük bir arızanın tüm fabrikayı sarmasına neden olabilir.

Arken Standartlarında Yangın Koruması:

Yangın Durdurucu (Fire-Stop): Kablo geçiş kanalları, yangının diğer odalara sıçramasını önlemek için özel mastik ve yastıklarla mühürlenmelidir.
Yağ Tutma Havuzu: Yağlı tip trafolarda, olası bir sızıntı veya patlama durumunda trafo yağının çevreye yayılmasını önlemek için trafo altına çakıl dolgulu yağ toplama havuzları inşa edilmelidir.
Otomatik Gazlı Söndürme: İnsan müdahalesinin zor olduğu bu alanlarda, FM200 gibi elektriğe zarar vermeyen gazlı söndürme sistemleri tasarlanmalıdır.

5. Proje ve Abonelik Aşamasında Mühendislik Desteği

Yeni bir yatırım yaparken trafo odasının sadece “inşaat” olarak görülmesi, sonrasında TEDAŞ veya Dağıtım şirketinden onay alırken büyük engeller çıkarabilir. Arken Mühendislik, proje aşamasında sunduğu danışmanlık ile:

Tek hat şemalarının doğruluğunu,
Seçici koruma (selektivite) hesaplarını,
Ve tüm yerleşim planlarının yönetmeliğe uygunluğunu garanti eder.

Bu süreçte yapılan bir hatalı projelendirme, abonelik sürecinin aylar sürmesine ve tesisin enerji alamamasına neden olabilir.

Doğru Tasarım, Kesintisiz Üretim

Trafo odası tasarımı, bir tesisin temelidir. Mimari estetikten ziyade mühendislik doğrularıyla inşa edilen bir enerji merkezi, işletmeye onlarca yıl sorunsuz hizmet eder. Arken Mühendislik olarak biz, Kocaeli ve çevre illerdeki endüstriyel tesislerin enerji altyapısını fizibilite aşamasından itibaren en yüksek güvenlik standartlarıyla kuruyoruz.

Yeni bir yatırım planlıyorsanız veya mevcut projenizin teknik denetimden geçmesini istiyorsanız, trafo odanızı “riske” değil, “uzman ellere” teslim edin.

Proje Danışmanlığı İçin: Trafo merkezi tasarımı ve elektrik projelendirme süreçleriniz için Arken Mühendislik ile iletişime geçin. Uzman mühendislerimiz sahanızı inceleyerek en güvenli çözümü sunsun.
