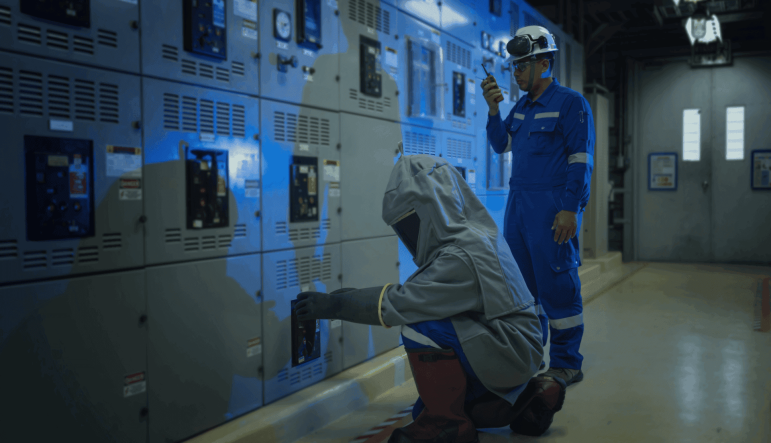

Elektrik Panolarında Ark Flaşı Analizi ve Personel Güvenliği: Kocaeli Sanayisi İçin Tam Kapsamlı İSG Rehberi

Kocaeli, Gebze’den Başiskele’ye kadar uzanan devasa sanayi kuşağıyla Türkiye’nin üretim lokomotifi konumunda. Bu dev çarkların dönmesini sağlayan ise elektrik odalarındaki binlerce amperlik enerji. Ancak bu enerji, kontrol dışına çıktığında saniyenin onda biri kadar kısa bir sürede bir felakete dönüşebilir. Endüstriyel tesislerde iş kazası dendiğinde akla genellikle yüksekten düşme veya makine sıkışmaları gelir; ancak en sinsi ve yıkıcı risk, elektrik panolarının içinde saklı olan Ark Flaşı (Arc Flash) riskidir. Arken Mühendislik olarak bu rehberde, İSG uzmanlarının ve tesis müdürlerinin ajandasında en üst sırada yer alması gereken ark flaşı analizini, yasal zorunlulukları ve korunma yöntemlerini en ince ayrıntısına kadar inceliyoruz.

1. Bölüm: Ark Flaşı Fenomenini Anlamak

Ark Flaşı Nedir? Sadece Bir Şort Devre mi?

Pek çok kişi ark flaşını basit bir kısa devre veya “sigorta atması” sanır. Oysa ark flaşı, elektriğin havayı bir iletken olarak kullanarak fazlar arası veya faz-toprak arası kontrolsüz bir şekilde sıçramasıdır. Bu olay gerçekleştiği anda hava iyonize olur ve plazma haline geçer. Sonuç? Saniyenin çok küçük bir diliminde güneşin yüzey sıcaklığından (yaklaşık 5.500°C) daha yüksek, 20.000°C’ye varan bir ısı açığa çıkar.

Bu ısı sadece metali eritmekle kalmaz, bakırı anında buharlaştırır. Bakır buharlaştığında hacmi 67.000 kat genişler. İşte bu genleşme, Ark Patlaması (Arc Blast) dediğimiz basınç dalgasını oluşturur. Panonun ağır metal kapaklarını birer mermi gibi fırlatan, personeli metrelerce uzağa savuran asıl güç budur.

2. Bölüm: Ark Flaşı Neden Gerçekleşir?

Kocaeli’deki fabrikalarda yaptığımız incelemelerde ark flaşının genellikle şu üç nedenden kaynaklandığını görüyoruz:

1. İnsan Hatası: Bakım sırasında panonun içine düşürülen bir tornavida, unutulan bir anahtar veya yanlış manevra.

2. Ekipman Arızası: Yalıtımın bozulması, toz birikmesi veya panonun içine giren küçük bir canlının (fare, kertenkele vb.) fazlar arası köprü oluşturması.

3. Kötü Tasarım ve Bakımsızlık: Gevşek bağlantılar ark oluşumunun en büyük tetikleyicisidir. Bağlantı noktası ısınır, oksitlenir ve sonunda ark başlar.

3. Bölüm: İSG Uzmanları İçin Ark Flaşı Analizinin Matematiksel Önemi

İş Sağlığı ve Güvenliği uzmanları için “dikkatli çalışın” demek yeterli değildir. Bilimsel bir veri gerekir. Arken Mühendislik olarak yaptığımız ark flaşı analizi şu üç temel soruya cevap verir:

A. Olay Enerjisi (Incident Energy) Nedir?

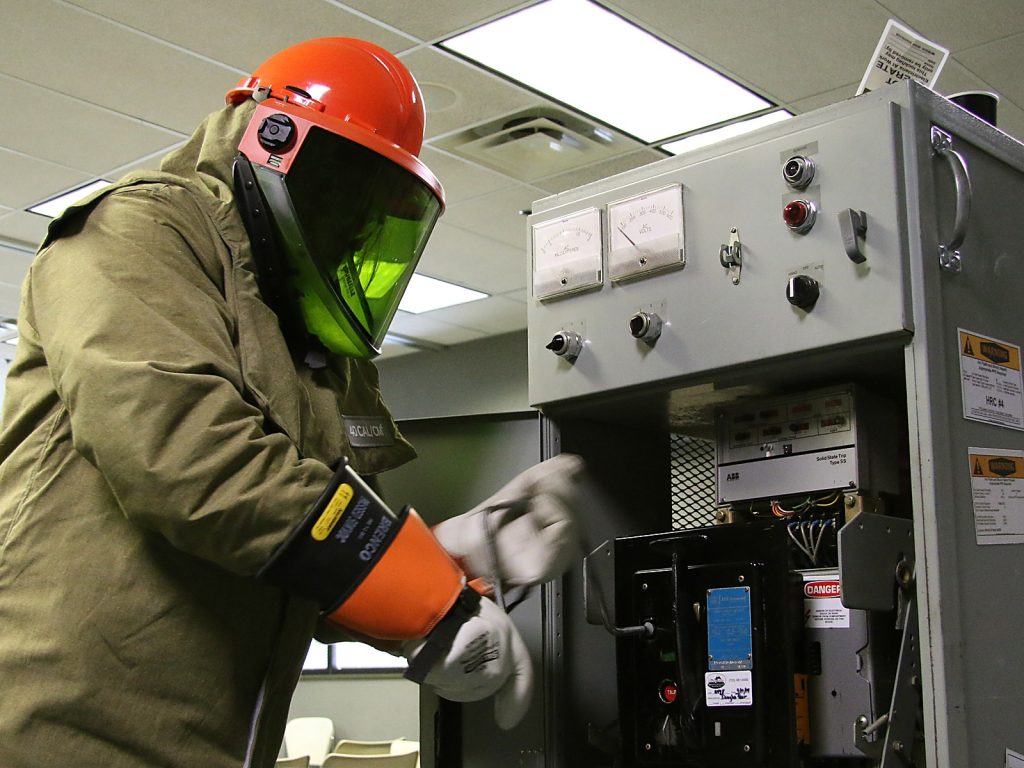

Bu değer, ark patlaması sırasında bir personelin vücuduna (santimetrekare başına) çarpan enerji miktarını (cal/cm²) ifade eder. Analiz sonucunda çıkan bu rakam, personelin giyeceği kıyafetin dayanıklılık seviyesini belirler. Eğer analiz yapılmamışsa, giyilen KKD (Kişisel Koruyucu Donanım) yetersiz kalabilir veya gereksiz yere çok ağır ve pahalı ekipmanlar seçilmiş olabilir.

B. Ark Sınırı (Arc Flash Boundary) Neresidir?

Panonun önünde hiçbir koruyucu ekipmanı olmayan bir kişinin, ikinci derece yanık almadan durabileceği en yakın mesafedir. Analiz raporumuzda bu mesafe her pano için özel olarak belirtilir.

C. Kısa Devre Akımı ve Açma Süresi İlişkisi

Ark flaşının şiddeti iki şeye bağlıdır: Akımın büyüklüğü ve arızanın temizlenme süresi. Eğer koruma röleleriniz yavaşsa, ark flaşı çok daha yıkıcı olur. Analiz sırasında röle koordinasyonunu da gözden geçirerek bu süreyi minimize ediyoruz.

4. Bölüm: Adım Adım Ark Flaşı Analizi Süreci

Arken Mühendislik teknik ekibi bir tesise girdiğinde şu metodolojiyi izler:

• Veri Toplama: Tesisin güncel tek hat şemaları incelenir. Trafo güçleri, kablo kesitleri ve sigorta/şalter tipleri toplanır. (Şema güncel değilse ekibimiz sahada şemayı yeniden çıkarır.)
• Sistem Modelleme: Toplanan veriler profesyonel mühendislik yazılımlarına aktarılır.
• Kısa Devre Analizi: Tesisin her noktasındaki maksimum kısa devre akımları hesaplanır.
• Ark Flaşı Hesaplaması: IEEE 1584 standartlarına göre olay enerjileri ve güvenli mesafeler hesaplanır.
• Etiketleme ve Raporlama: Her panoya özel uyarı etiketleri basılır ve personele hangi KKD’yi kullanacağı anlatılır.
